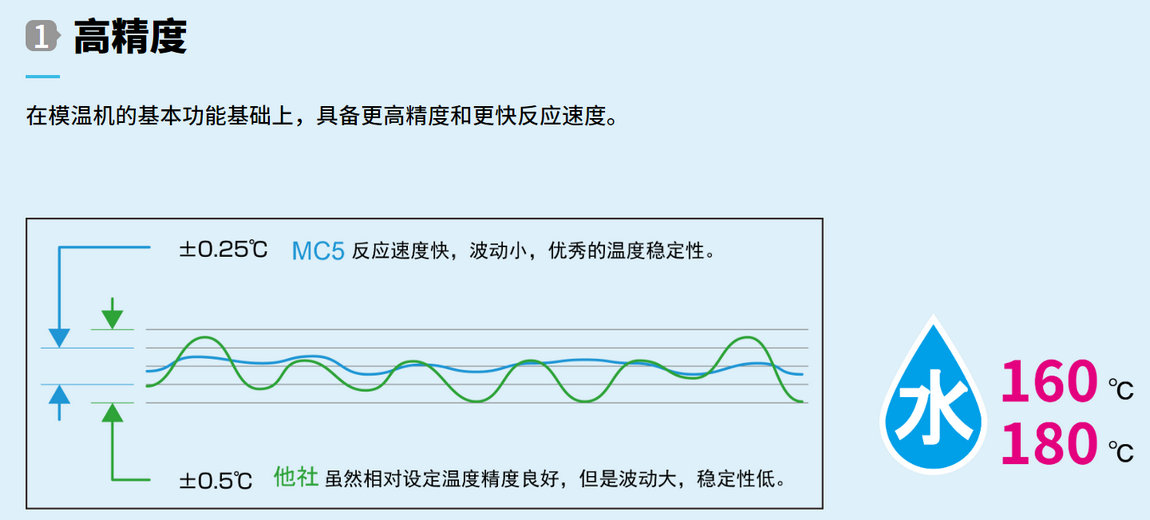

具备卓越性能，更高精度，更快反应速度的高品质专业模温机，适用于各种成型工况。水式高温型G1版160°C/180°C
规格参数
| 型号 | MC5-G1-55HH160 | MC5-G1-88HH160 | MC5-G1-100HH160 | MC5-G1-55HH180 | MC5-G1-88HH180 | MC5-G1-100HH180 | ||
|---|---|---|---|---|---|---|---|---|
| 电源 | 电压 | V | AC200/380V 50Hz 3P | |||||
| 空气开关容量 | A | 40/25 | 50/32 | 63/32 | 40/25 | 50/32 | 63/32 | |
| 使用温度范围 | 給水温度 +20~160℃ | 給水温度 +20~180℃ | ||||||
| 一次侧冷却水 | 水量 | L/min | 15~ | 15~ | ||||
| 压力 | MPa | 0.2~0.6 | 0.2~0.6 | |||||
| 媒体 | 清水※ | |||||||
| 加热器 | 控制方式 | SSR | ||||||
| 容量 | kW | 9 | 12 | 14 | 9 | 12 | 14 | |
| 增压泵 | 功率 | W | 70 | 70 | 70 | 70 | 70 | 70 |
| 水泵 | 功率 | kW | 1.0 | 1.5 | 2.2 | 1.0 | 1.5 | 2.2 |
| 冷却方式 | 直接冷却 | |||||||
| 温度传感器 | K | |||||||

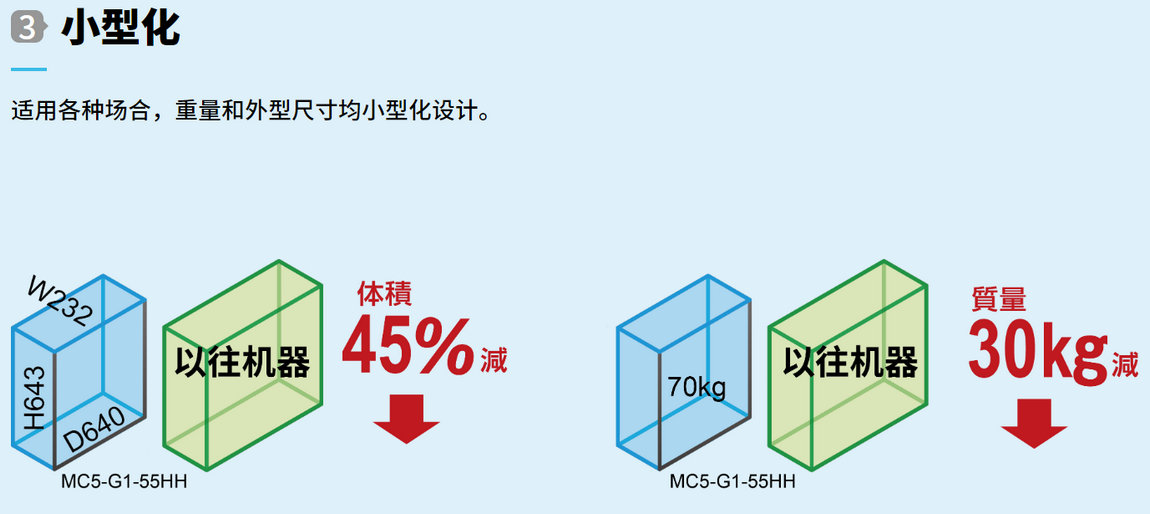

| 外形尺寸 | W | mm | 232 | 232 | 252 | 232 | 232 | 252 |
| D | mm | 640 | 640 | 640 | 640 | 640 | 640 | |
| H | mm | 643 | 683 | 733 | 643 | 683 | 733 | |
| 产品重量 | kg | 70 | 85 | 100 | 70 | 85 | 100 | |
| ※ 水质：日本冷冻空调工业会标准规格的补给水水质基准程度// (导电率50～200μs/cm pH=6～8，不大量含钙、二氧化硅、卤素、铁分的水) | ||||||||
| 必要供水压力 | ||||
|---|---|---|---|---|
| 设定温度 | ℃ | 100以下 | 160 | 180 |
| 供水压力 | MPa | 0.1 | 0.2~0.3 | |
| ※ 媒体温度100℃以上且供水压低时，易导致水泵干转，造成损坏。 | ||||
| ※ 当使用媒体温度在100℃以下时，请确保一次侧供水压：0.2～0.3MPa。 | ||||
| ※ 当一次侧供水压为0.2 MPa以下时，保护功能启动，装置无法运转。 | ||||
| ※ 请确保供水压力比排水压力高0.05 MPa～0.3 MPa。 | ||||
| ※ 请确保排水侧的压力不得高于0.1MPa。 | ||||
选购件
| 型号 | MC5-G1-55HH160 | MC5-G1-88HH160 | MC5-G1-100HH160 | MC5-G1-55HH180 | MC5-G1-88HH180 | MC5-G1-100HH180 | ||
|---|---|---|---|---|---|---|---|---|
| 选购品 | 综合报警输出 | |||||||
| 外部启动停止 | ||||||||
| 模腔排空(手动式) | ||||||||
| 报警蜂鸣器 | ||||||||
| 漏电开关(带TBL) | ||||||||
| 回转报警灯 | ||||||||
| 信号塔(报警+运转中) | ||||||||
| 冷却水用高性能过滤器 | ||||||||
| 供水减压阀 | ||||||||
| 媒体分配器(标准3/8B) | ||||||||
