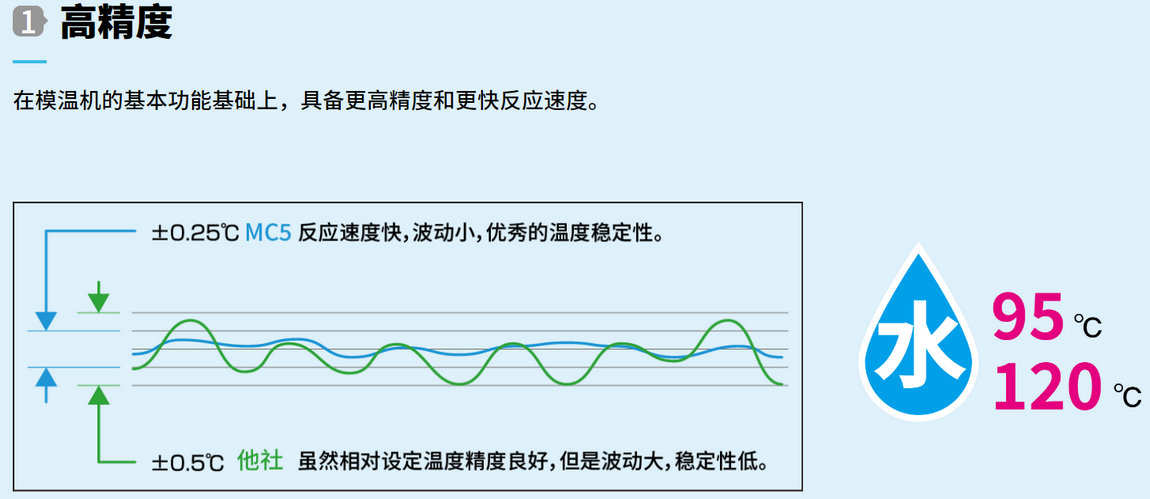

具备卓越性能，更高精度，更快反应速度的高品质专业模具温度控制机，适用于各种成型工况。水式标准型G1版95°C~120°C
规格参数
| 型号 | MC5-G1-25L95 | MC5-G1-55L95 | MC5-G1-88L95 | MC5-G1-25H120 | MC5-G1-55H120 | MC5-G1-88H120 | ||
|---|---|---|---|---|---|---|---|---|
| 电源 | 电压 | V | AC200/380V 50Hz 3P | |||||
| 空气开关容量 | A | 20/15 | 30/30 | 40/30 | 20/15 | 30/30 | 40/30 | |
| 使用温度范围 | 給水温度 +10~95℃※1 | 給水温度 +10~120℃ | ||||||
| 一次侧冷却水 | 水量 | L/min | 20~ | 20~ | ||||
| 压力 | MPa | 0.1~0.3 | 0.2~0.3 | |||||
| 媒体 | 清水※2 | |||||||
| 加热器 | 控制方式 | SSR | ||||||
| 容量 | kW | 4 | 6 | 9 | 4 | 6 | 9 | |

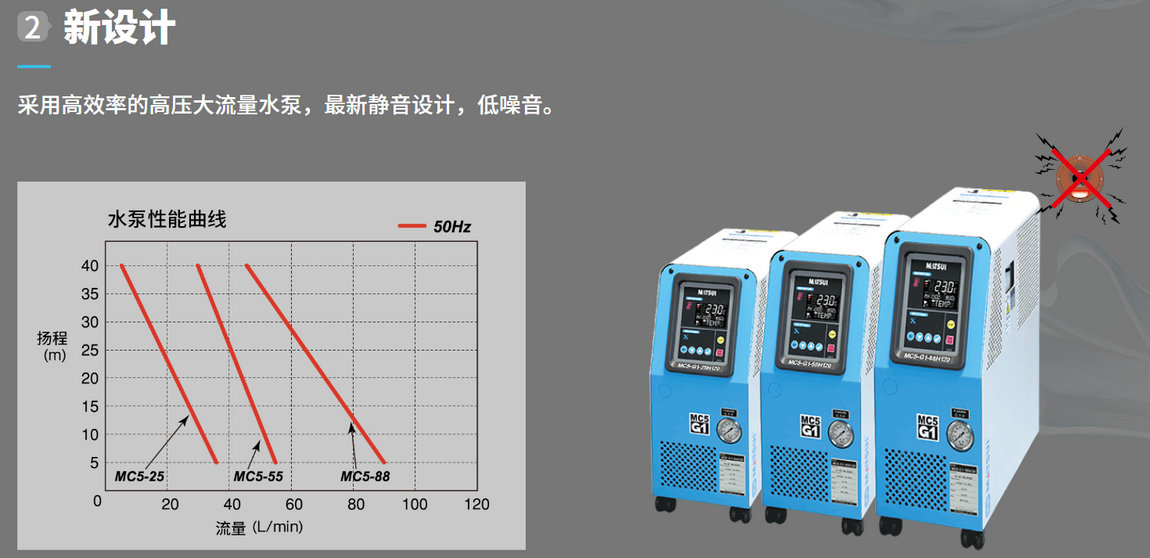

| 循环水泵最大流量 | 50Hz | L/min | 35 | 55 | 90 | 35 | 55 | 90 |
| 水泵 | 功率 | kW | 0.3 | 0.6 | 1.0 | 0.3 | 0.6 | 1.0 |
| 冷却方式 | 直接冷却 | |||||||
| 温度传感器 | K | |||||||

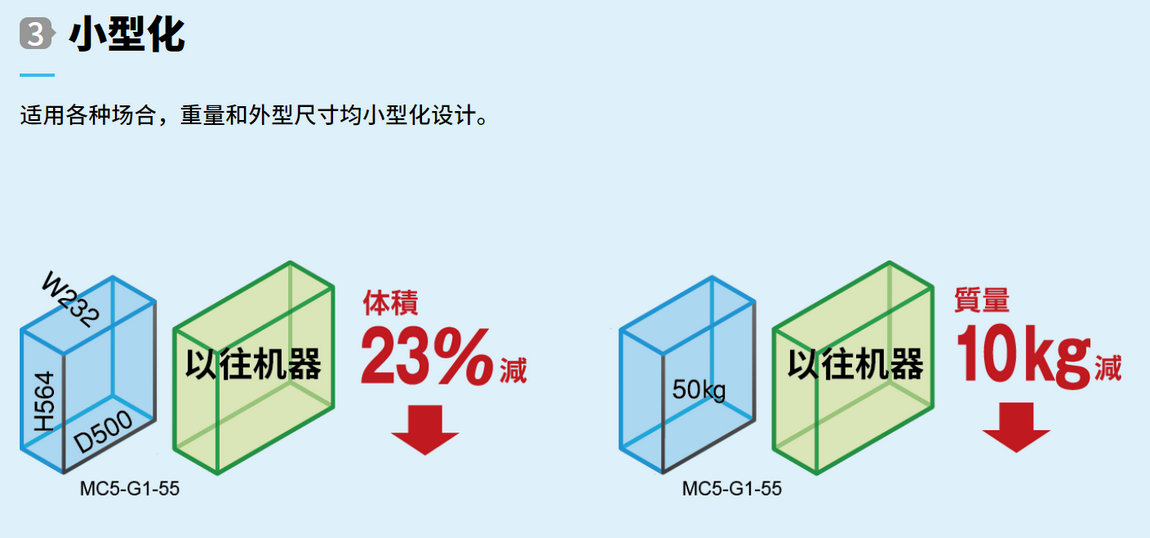

| 外形尺寸 | W | mm | 232 | 232 | 232 | 232 | 232 | 232 |
| D | mm | 563 | 627 | 731 | 563 | 627 | 731 | |
| H | mm | 524 | 564 | 674 | 524 | 564 | 674 | |
| 产品重量 | kg | 40 | 50 | 60 | 40 | 50 | 60 | |
| ※1 L型在媒体温度85℃～95℃的情况下使用时，排水压力需要0.03～0.1MPa。 | ||||||||
| ※2 水质：日本冷冻空调工业会标准规格的补给水水质基准程度// (导电率50～200μs/cm pH=6～8，不大量含钙、二氧化硅、卤素、铁分的水) | ||||||||
| 必要供水压力 | ||||
|---|---|---|---|---|
| 设定温度 | ℃ | 100以下 | 110 | 120 |
| 供水压力 | MPa | 0.1 | 0.2~0.3 | |
| ※供水量少的话，因为给冷却动作的供水不足，可能会导致压力下降。请确保供水量为10L/MIN以上。 | ||||
| ※请务必给一次侧供水配管及排水配管安装合适刻度的压力表。供水侧: 0～1.0MPa 排水侧:0～0.5MPa | ||||
选购件
| 型号 | MC5-G1-25L95 | MC5-G1-55L95 | MC5-G1-88L95 | MC5-G1-25H120 | MC5-G1-55H120 | MC5-G1-88H120 | ||
|---|---|---|---|---|---|---|---|---|
| 选购品 | 综合报警输出 | |||||||
| 外部启动停止 | ||||||||
| 模腔排空(手动式) | ||||||||
| 报警蜂鸣器 | ||||||||
| 漏电开关(带TBL) | ||||||||
| 回转报警灯 | ||||||||
| 信号塔(报警+运转中) | ||||||||
| 冷却水用高性能过滤器 | ||||||||
| 供水减压阀 | ||||||||
| 媒体分配器(标准3/8B) | ||||||||
