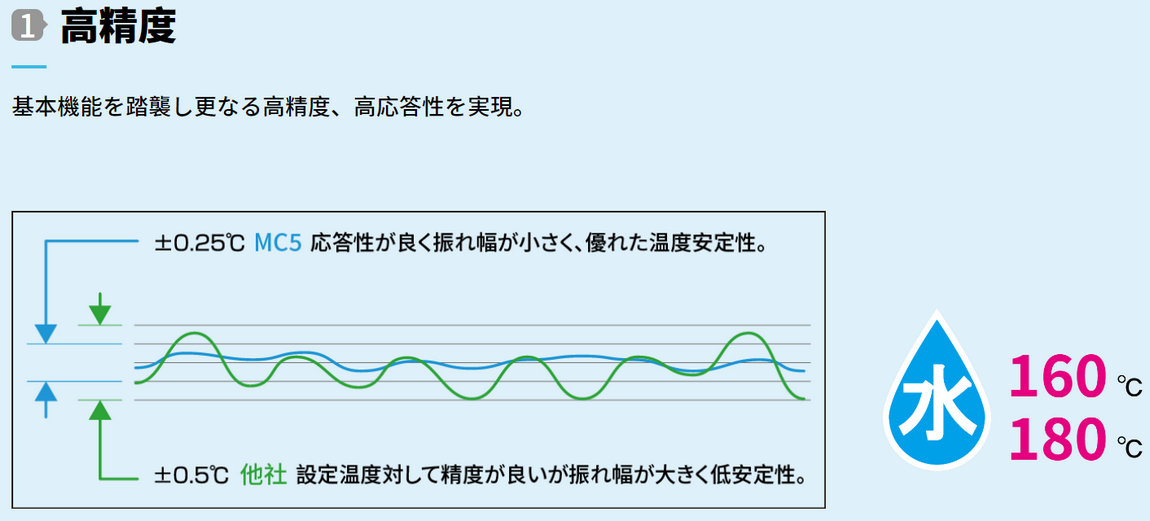

卓越した性能、より高い精度、より速い反応速度を備えた高品質専門型温機は、各種成形モードに適している。水式高温型G 1版160°C/180°C
仕様パラメータ
| 型式 | MC5-G1-55HH160 | MC5-G1-88HH160 | MC5-G1-100HH160 | MC5-G1-55HH180 | MC5-G1-88HH180 | MC5-G1-100HH180 | ||
|---|---|---|---|---|---|---|---|---|
| 電源 | 電圧 | V | AC200/380V 50Hz 3P | |||||
| 電源ブレーカー容量 | A | 40/25 | 50/32 | 63/32 | 40/25 | 50/32 | 63/32 | |
| 使用温度範囲 | 給水温度 +20~160℃ | 給水温度 +20~180℃ | ||||||
| 一次側冷却水 | 水量 | L/min | 15~ | 15~ | ||||
| 圧力 | MPa | 0.2~0.6 | 0.2~0.6 | |||||
| 媒体 | 清水※ | |||||||
| ヒータ | 制御方法 | SSR | ||||||
| 容量 | kW | 9 | 12 | 14 | 9 | 12 | 14 | |
| 加圧ポンプ | 出力 | W | 70 | 70 | 70 | 70 | 70 | 70 |

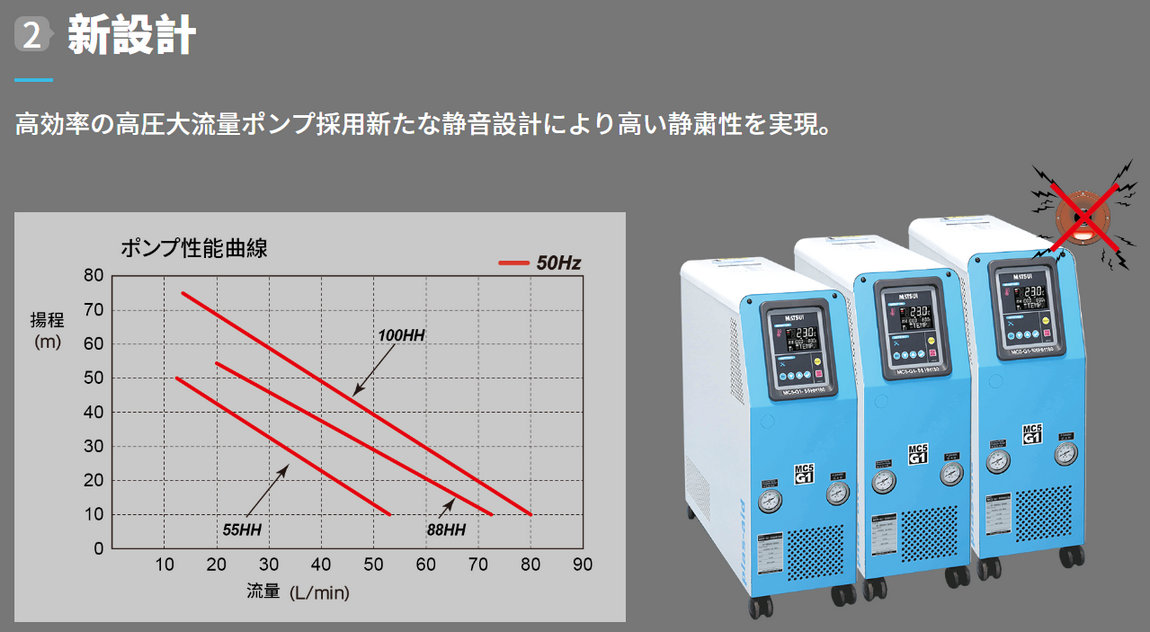

| ポンプ | 出力 | kW | 1.0 | 1.5 | 2.2 | 1.0 | 1.5 | 2.2 |
| 冷却方式 | 直接冷却 | |||||||
| 温度センサ | K | |||||||

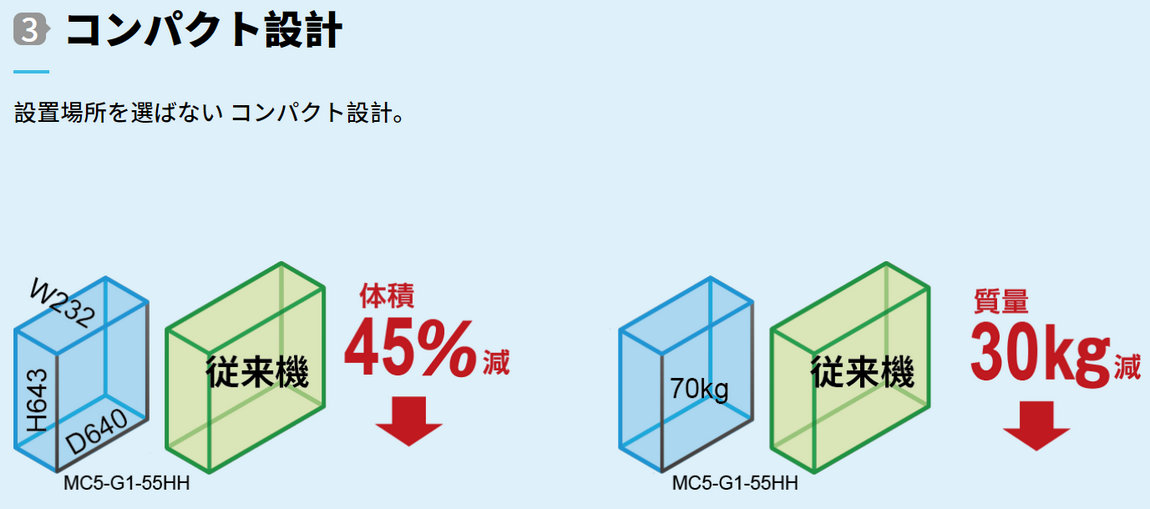

| 外形寸法 | W | mm | 232 | 232 | 252 | 232 | 232 | 252 |
| D | mm | 640 | 640 | 640 | 640 | 640 | 640 | |
| H | mm | 643 | 683 | 733 | 643 | 683 | 733 | |
| 製品質量 | kg | 70 | 85 | 100 | 70 | 85 | 100 | |
| ※ 水質:日本冷凍空調工業会標準規格の補給水水質基準程度（導電率50～200μs/cm pH=6～8カルシウム・シリカ・塩素・鉄分が多量に含まれない水） | ||||||||
| 給水圧力のめやす | ||||
|---|---|---|---|---|
| 設定温度 | ℃ | 100以下 | 160 | 180 |
| 給水圧力 | MPa | 0.1 | 0.2~0.3 | |
| ※ 媒体温度が100℃以上の時に給水圧が低下するとポンプがドライ運転になり、破損する場合があります。 | ||||
| ※ 100℃以下でご使用の場合、給水圧力は0.2～0.3MPaの範囲内で供給してください。 | ||||
| ※ 当一次侧供水压为0.2 MPa以下时，保护功能启动，装置无法运转。 | ||||
| ※ 給水圧力は排水圧力より、0.05 MPa～0.3 MPa高くしてください。 | ||||
| ※ 排水側の圧力は0.1MPa以下にしてください。 | ||||
オプション
| 型式 | MC5-G1-55HH160 | MC5-G1-88HH160 | MC5-G1-100HH160 | MC5-G1-55HH180 | MC5-G1-88HH180 | MC5-G1-100HH180 | ||
|---|---|---|---|---|---|---|---|---|
| オプション | 総合警報出力 | |||||||
| 外部起動停止 | ||||||||
| エアパージ（手動式） | ||||||||
| 警報ブザー | ||||||||
| 漏電ブレーカ(TBL付） | ||||||||
| 回転灯（警報） | ||||||||
| 積層灯（警報＋運転中） | ||||||||
| 冷却水用高性能フィルタ | ||||||||
| 給水減圧弁 | ||||||||
| マニホールド追加（標準3/8B) | ||||||||
