現在位置：ホーム » MC5-HH 金型温度調節機
MATSUI
MC5-HH 金型温度調節機
更なる高性能を追究し，更なる高精度，高応答性を実現。
| 使用温度範囲 | 給水温度 +20℃~160℃ | 給水温度 +20℃~180℃ | ||||||
| 型式 | 単位 | MC5-G1-55HH160 | MC5-G1-88HH160 | MC5-G1-100HH160 | MC5-G1-55HH180 | MC5-G1-88HH180 | MC5-G1-100HH180 | |
| MC5-G3-55HH160 | MC5-G3-88HH160 | MC5-G3-100HH160 | MC5-G3-55HH180 | MC5-G3-88HH180 | MC5-G3-100HH180 | |||
| 電源 | 電圧 | V | AC200/380V 50Hz 3P | |||||
| ブレーカ | A | 40/25 | 50/32 | 63/32 | 40/25 | 50/32 | 63/32 | |
| 一次側冷却水 | 水量 | L/min | 15～ | 15～ | ||||
| 圧力 | MPa | 0.2～0.6 | 0.2～0.6 | |||||
| 媒体 | 清水 ※ | |||||||
| ヒータ | 制御方法 | SSR | ||||||
| 容量 | kW | 9 | 12 | 14 | 9 | 12 | 14 | |
| 加圧ポンプ | 出力 | W | 70 | 70 | ||||
| ポンプ | 出力 | kW | 1.0 | 1.5 | 2.2 | 1.0 | 1.5 | 2.2 |
| 冷却方式 | 直接冷却(G1)/間接冷却(G3) | |||||||
| 水位検知器 | フロートスイッチ | |||||||
| 温度センサー | ||||||||
| 製品質量 | kg | 70(G1)/75(G3) | 85 | 100 | 70(G1)/75(G3) | 85 | 100 | |
| ※ 水質:日本冷凍空調工業会標準規格の補給水水質基準程度（導電率50～200μs/cm pH=6～8カルシウム・シリカ・塩素・鉄分が多量に含まれない水） | ||||||||
| 給水圧力のめやす | ||||||||
| 設定温度 | ℃ | 100以下 | 160 | 180 | ||||
| 給水圧力 | MPa | 0.2～0.3 | 0.2～0.6 | |||||
| ·媒体温度が100℃以上の時に給水圧が低下するとポンプがドライ運転になり、破損する場合があります。 | ||||||||
| ·100℃以下でご使用の場合、給水圧力は0.2～0.3MPaの範囲内で供給してください。 | ||||||||
| ·給水圧力が0.2 MPa以下の場合は保護機能が働き、運転することができません。 | ||||||||
| ·給水圧力は排水圧力より、0.05 MPa～0.3 MPa高くしてください。 | ||||||||
| ·排水側の圧力は0.1MPa以下にしてください。 | ||||||||

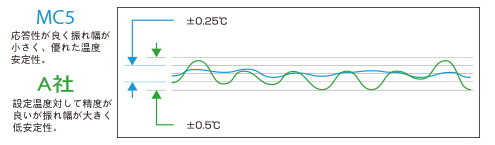

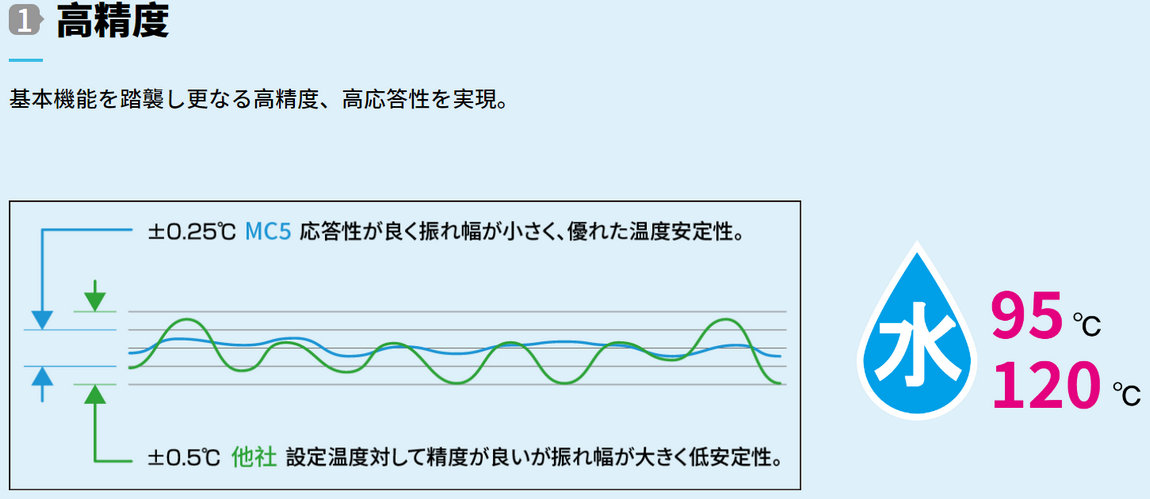

基本機能を踏襲し更なる高精度、高応答性を実現。(G1/G3)

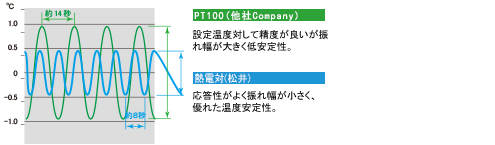

温度センサ（熱電対）は応答性が良く耐久性がありメンテナンスフリーを実現。(G1/G3)

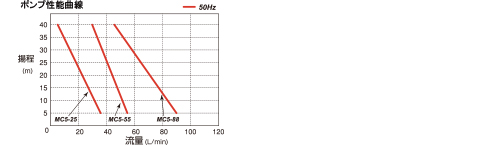

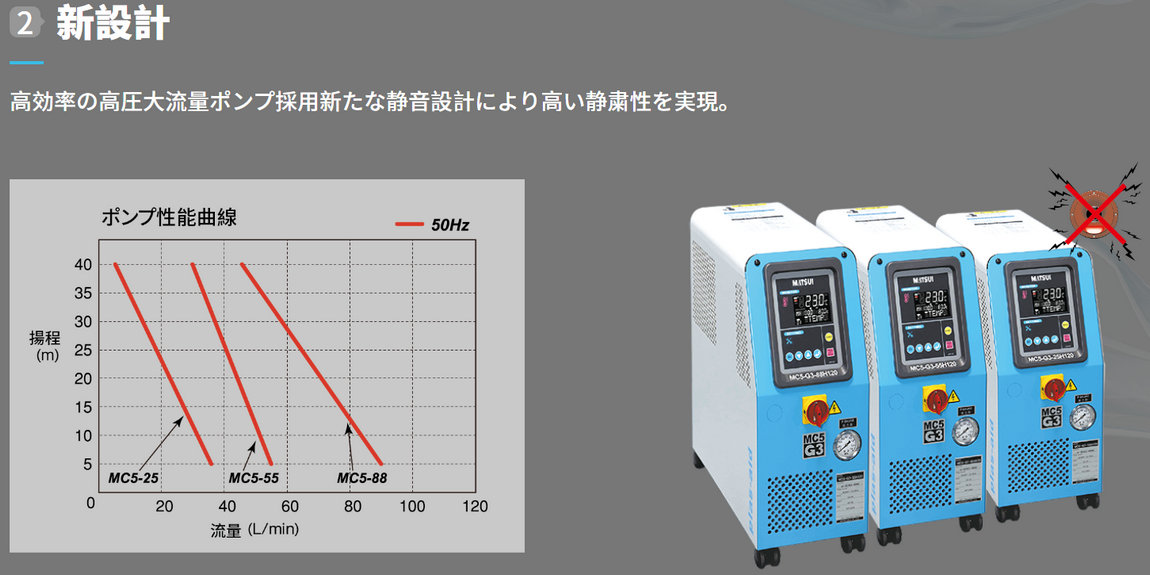

高効率の高圧高流量ポンプ採用新たな静音設計により高い静粛性を実現。(G1/G3)

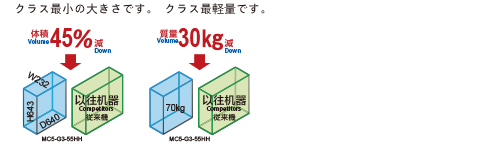

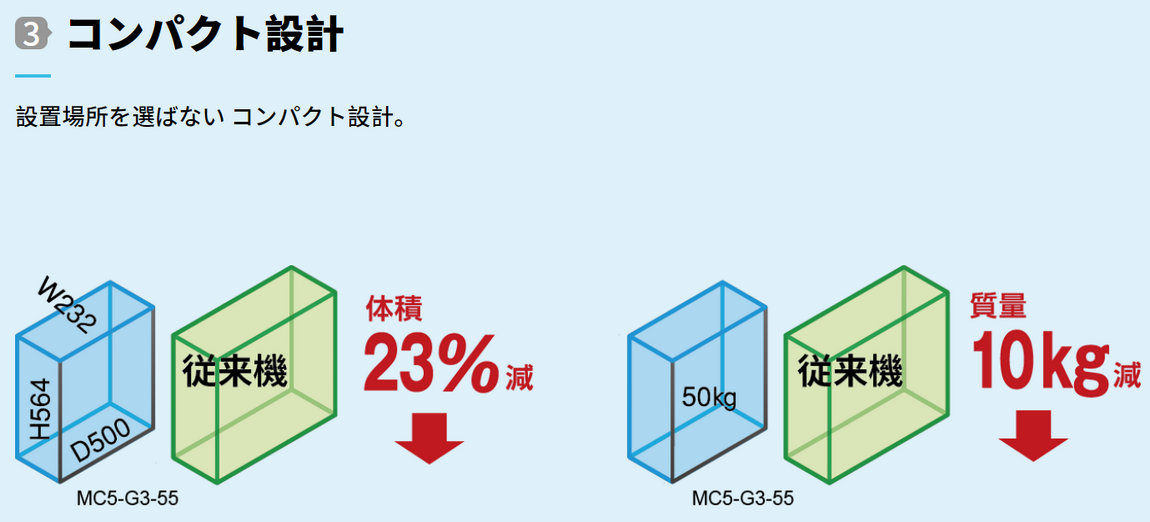

設置場所を選ばない コンパクト設計。 (G1/G3)

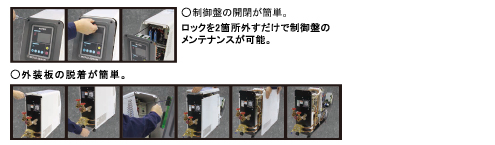

メンテナンス性抜群。(G1/G3)

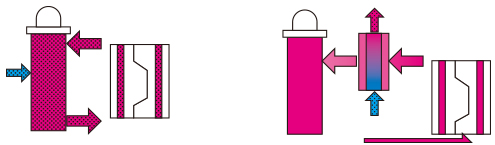

供給水の品質に影響されにくい間接的な冷却方式を採用する。(G3)
<直接冷却>
供給水の水質影響を受けやすい。
供給水の水質管理が必要になる。
<間接冷却>
供給水の影響を受け難い。
供給水の管理は必要だが、
金型の影響が少ない。

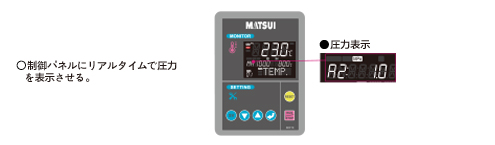

リアルタイムのデータ可視化管理。(G3)

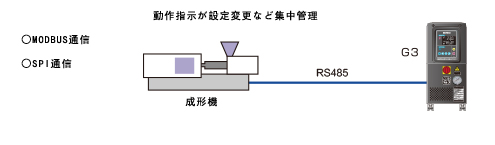

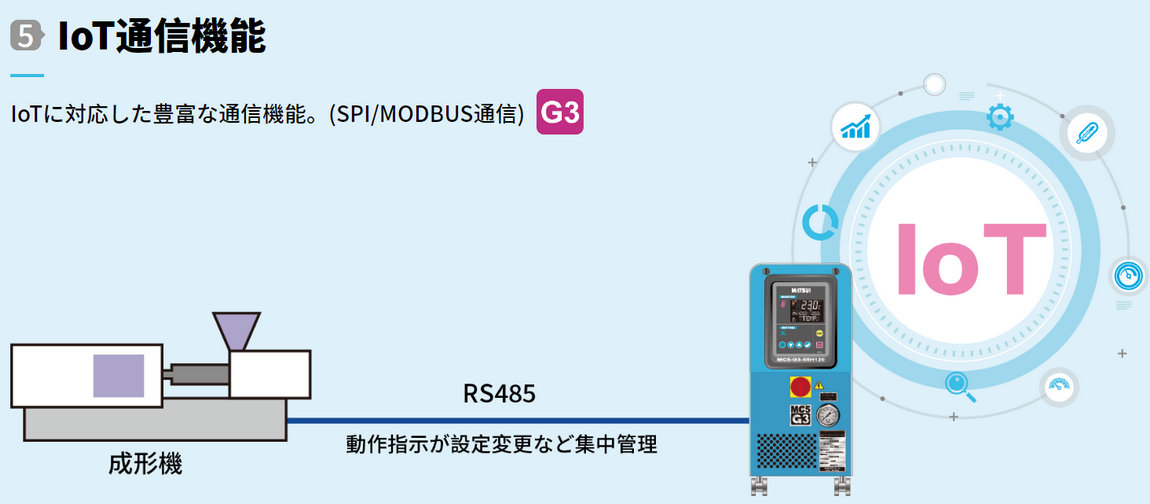

loTに対応した豊富な通信機能。(G3)
